Для чего нужен АВР

Несмотря на требования стандартов, электрические сети не отличаются высокой стабильностью работы, да и аварии на линиях электропередач нередко выступают причиной нарушения электроснабжения потребителя. Одновременно среди приемников электроэнергии достаточно оборудования, внезапное отключение питания которого даже на непродолжительное время влечет за собой серьезные последствия. Примером может служить медицинская техника, производственное технологическое оборудование и т.д.

Для обеспечения бесперебойного энергоснабжения ответственных потребителей предусмотрено их питание от одного или нескольких, дублирующих друг друга резервных источников, объединенных с основной линией устройством автоматического ввода резерва (АВР). Основные его функции заключаются в:

• автоматическом переключении нагрузки с основной линии в случае возникновения аварийной ситуации на резервную;
• возврате в автоматическом режиме на основную линию при восстановлении питания.

При этом АВР, обеспечивая однократность действия, не должно допускать одновременного подключения нагрузки на обе линии.

Принцип работы

Реализацию вышеприведенного алгоритма работы АВР несложно представить на простом примере. Предположим, что нагрузка питается через реле с перекидной контактной группой. К нормально замкнутому (НЗ) контакту подключена линия резервного питания, к нормально разомкнутому (НР) – основного, к ней же подключена катушка реле.

Когда напряжение на линии основного питания соответствует норме, реле находится в сработанном состоянии и нагрузка подключена к основной линии. В случае исчезновения питания, реле приходит в нерабочее состояние, подключая нормально замкнутым контактом нагрузку к резерву. При восстановлении питания на основной линии реле опять срабатывает, обеспечивая автоматическое включение нагрузки в основную линию.

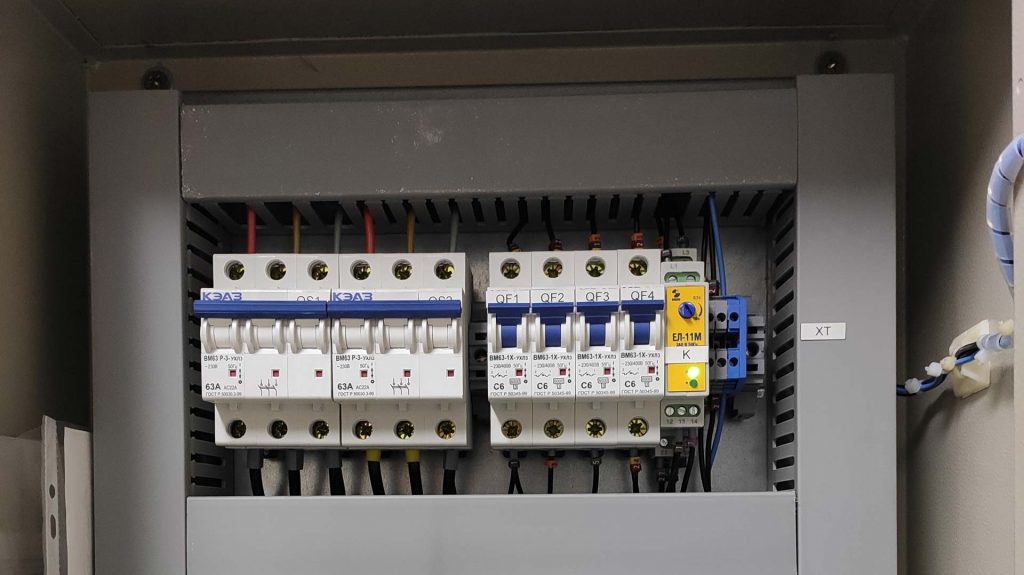

Конечно же, это идеализированный пример. Реальные схемы АВР строятся на основе мощных электромагнитных контакторов монтируемых в электрическом щите или шкафу. Контакты контакторов для подключения резерва или основного питания должны быть рассчитаны на максимальные токи нагрузки. Кроме магнитных пускателей с НЗ и НР контактами для переключения нагрузок и защитной автоматики, щиты АВР могут содержать реле напряжения, блокировку контакторов, шкафы АВР промышленного назначения бывают укомплектованы реле контроля фаз и прочей автоматикой.

В качестве резервного питания могут быть использованы отдельные независимые линии или генераторы (бензиновые, дизельные), нагрузки небольшой мощности могут питать инверторы, использующие энергию аккумуляторов. В связи с этим устройству АВР дополнительно могут сопутствовать схемы включения резерва, например управления запуском генератора.

Какими бывают АВР

Независимо от происхождения: собраны ли щиты автоматического ввода резерва из отдельных комплектующих или приобретено уже готовое изделие, все системы АВР принято различать по следующим признакам.

1. По типу электрической сети они делятся на трехфазные, преимущественно для промышленного использования и однофазные, бытовые.
2. По количеству резервных линий, наиболее распространенными считаются АВР на 2 ввода, но для повышения надежности количество резервных секций может быть больше.
3. По классу напряжения они могут предназначаться для работы в сетях 380 (220) В или быть высоковольтными.
4. По мощности – коммутируемый ток может лежать в пределах 32 – 3200 А.

Важнейшим показателем, указывающим на достоинство АВР, является время (скорость) срабатывания. Кроме того все они делятся по приоритетности вводов на односторонние и двусторонние. Первые работают по приведенному выше алгоритму, у вторых оба ввода имеют одинаковый приоритет и разделения на основную и резервную секцию не существует.

Сегодня промышленностью выпускаются различные устройства управляющие вводом резерва в широком диапазоне мощностей, в том числе на микропроцессорах с электронной коммутацией.
