Для чего проводится визуальный осмотр электроустановок

визуальный осмотр электроустановок

Сегодня трудно представить себе объекты хозяйственного и не только назначения исключающие эксплуатацию электроустановок. Это понятие подразумевает не столько отдельное электрическое оборудование, сколько совокупность всех функционально связанных между собой элементов электрической сети конкретного объекта.

Техническое состояние электроустановок потребителя, их соответствие технической документации и нормам электробезопасности подтверждается регулярными испытаниями электрооборудования, которые согласно требованиям ГОСТ Р 50571.16-2007 (п. 611) должны предваряться визуальным осмотром электроустановок. В ходе проведения визуальных осмотров проверяется:

  • соблюдение требований электробезопасности;
  • правильность монтажа;
  • отсутствие видимых дефектов и повреждений, влияющих на безопасность.

Другими образцами нормативной документации, используемой при проведении осмотров электрооборудования, являются ПУЭ, ПТЭЭП и т.д. Причинами, порождающими необходимость проведения визуального осмотра, можно назвать оценку состояния безопасности электроустановки:

  • перед приборными испытаниями при вводе в эксплуатацию;
  • перед проведением установленных графиком регулярных (плановых) предупредительных ремонтных работ;
  • перед проведением приборных испытаний после завершения модернизации электроустановок объекта.

Кроме того визуальные осмотры электроустановок могут проводиться в процессе обслуживания электроустановки по инициативе владельца объекта с целью выявления скрытых погрешностей и недочетов, способных обернуться проблемами в будущем.

Основные этапы выполнения визуального осмотра

Согласно требованиям стандарта проводят визуальный осмотр электроустановок напряжением до 1000 В, усилиями профессионального персонала с полным соблюдением мер безопасности и на полностью отключенных электроустановках. В основе методики визуального осмотра, как понятно из названия манипуляции лежит внешний осмотр электроустановок здания, и всех связующих их элементов.

Перед началом проверки анализируют техническую документацию, и лишь потом приступают непосредственно к проверке электроустановок на соответствие ей и требованиям ПУЭ. Весь комплекс мероприятий начинается с проверки щитовых помещений, в ходе которой определяется их соответствие нормам климатических условий, обеспечение пожарной безопасности, ограничения несанкционированного доступа. Проверяется состояние ввода, наличие предупреждающих знаков (табличек), средств индивидуальной защиты, аптечки, фонарика. Следующими этапами будут:

  • определение состояния распределительных устройств (щиты, щитки), надежность их крепления, наличие предупредительных наклеек, маркировки и т.д.;
  • проверка устройства автоматического включения резерва, причем кроме визуального осмотра АВР проверяется на работоспособность;
  • контроль состояния вторичных цепей, измерительных трансформаторов и приборов учета электроэнергии;

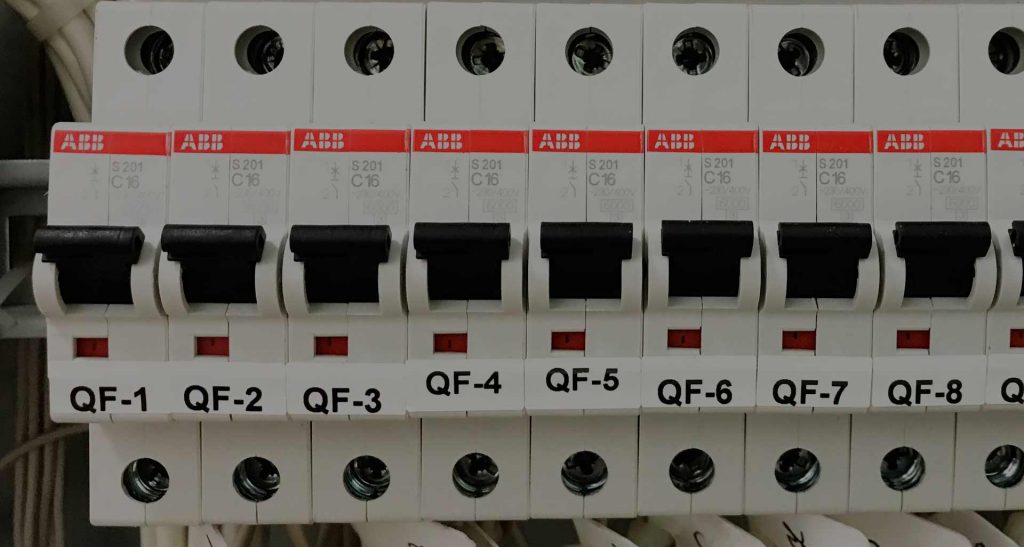

  • проверка защитной аппаратуры (автоматических выключателей, УЗО, УЗП и пр.);
  • процедура осмотра электропроводки и внутренних кабельных линий (изоляция, крепление, соединение и маркировка);
  • проверка внутреннего и рекламного (если такое имеется) освещения;
  • оценка состояния защитного заземления и молниезащиты;
  • особенное внимание уделяется проверке маркировки.
Всего стандартную методику выполнения периодического осмотра представляют 14 этапов, именно столько информационных строк содержат протоколы визуального осмотра электроустановок. Документ должен иметь три столбца:
  • наименование осматриваемого элемента электроустановки;
  • перечень нормативных документов, на основании которых проводился осмотр (с указанием конкретных пунктов);
  • результат осмотра.

Очевидно, первые два столбца для любых осмотров остаются неизменными, а заполнению подлежит только третий. При отсутствии какого-нибудь элемента в соответствующей строке ставится прочерк.
