Для чего заземляются металлические лотки

Для чего заземляются металлические лотки

Основной вопрос электробезопасности – защиту человека от поражений электрическим током эффективно принято решать защитным заземлением всех металлических частей электроустановок, теоретически способных оказаться под воздействием фазных напряжений. Касается это, в том числе и металлических кабельных лотков, предназначенных для создания кабельных трасс, которые обязательно подлежат заземлению и включению в систему уравнивания потенциалов.

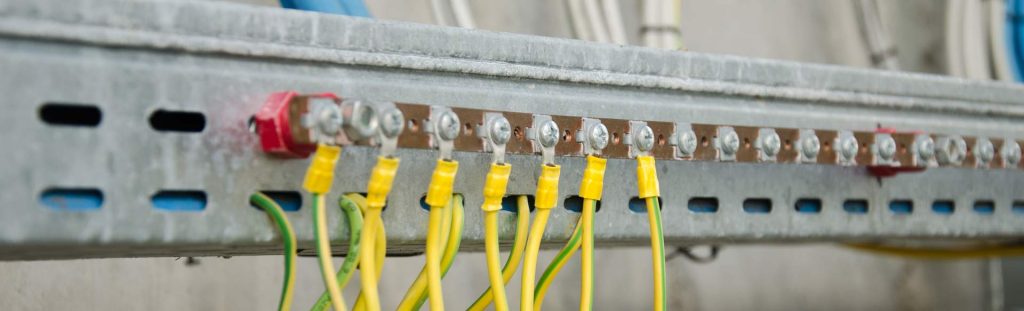

заземление металлических лотков

Электрическому соединению металлических лотков любого типа способствуют винтовые соединения их секций, это обеспечивает достаточно надежную металлосвязь, тем не менее, по ГОСТ 10434 – 82 при монтаже на секциях лотков требуется дополнительное электрическое соединение. Для увеличения надежности заземления кабельных коробов, лотки имеют в точках сборки дополнительную гальваническую связь в виде перемычек из медных пластин или из гибкого, многожильного медного провода. Проволочные перемычки должны удовлетворять следующим требованиям:

  • иметь поливинилхлоридную оболочку характерной желто-зеленой расцветки;
  • сечения проводников должны лежать в пределах 4 – 6 мм²;
  • концы перемычек должны быть зачищены от изоляции и опрессованы наконечниками под винтовое соединение;
  • монтаж перемычек допускается только через индивидуальное соединение, не допустимо одним креплением выполнять конструктивное соединение и присоединение земли.
заземление металлических лотков

Таких требований следует придерживаться при создании кабельных трасс из листовых лотков, нуждаются в дополнительном соединении и лотки лестничные. В ряде случаев лотки и сами используются в качестве защитных проводников PE, правда, при соблюдении некоторых условий:

  • площадь сечения лотков должна быть одинакова на протяжении всей трассы;
  • по всей протяженности должны быть надежные гальванические соединения;
  • не должно быть прерываний кабельной трассы;
  • состояние заземления и надежность фиксации должны регулярно проверяться специалистами.

Если говорить о съемных крышках, крышку лотка заземлять не обязательно, эта часть конструкции имеет достаточно надежный с заземленным коробом электрический контакт, поэтому сама по себе угрозу поражения электрическим током не представляет.

Особенности заземления проволочных лотков

Сегодня все большую популярность завоевывает проволочный кабельный лоток. В отличие от листовых и лестничных лотков они имеют ряд неоспоримых преимуществ:

  • по сравнению с другими типами кабельных конструкций проволочные значительно выигрывают в цене;
  • они просты и дешевы в установке, не требуют высоких трудозатрат;
  • прекрасно вентилируются и имеют лучшее охлаждение кабелей, нежели в металлическом коробе – закрытой металлической конструкции;
  • не собирают пыль внутри конструкции;
  • легко заземляются;
  • лишены дорогостоящих аксессуаров.

Но самое главное при внешней легкости конструкции, по нагрузочным характеристикам они ничем не уступают конкурирующим конструкциям. Согласно требованиям правил устройства электроустановок заземляться должен каждый из лотков, причем проволочные лотки заземляются дважды: по краям секций. Стоит учитывать, что для обеспечения контакта лотков с землей, как, впрочем, и для любой другой прокладки PE проводника, следует использовать неразрывный проводник, снимая изоляцию только в точке соединения. Само же соединение производится при помощи специальных зажимов, обеспечивающих надежный контакт со стенкой проволочного лотка.

заземление металлических лотков
